Description
ENKELVERKANDE CYLINDER MED FJÄDERRETUR
KAPACITET 100 TON / 911 kN
SLAGLÄNGD 168 MM.

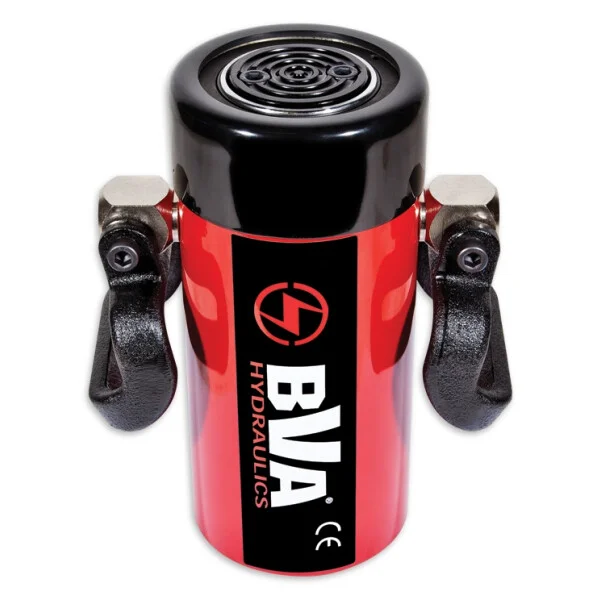

BVA Hydraulics enkelverkande cylinder på 100 ton och slaglängd 168 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.
- Fjäderretur, kraftig fjäder för snabbare retur av kolv
- Tillverkad i högkvalitativt solitt stål
- Stödring för skydd mot snedbelastning
- Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
- Utvändig främre gänga för att fästa cylindern
- 2 st Bärhandtag
- Max.arbetstryck 700 bar
| Kapacitet | 100 ton / 911 kN |
| Slaglängd | 168 mm |
| Effektiv cylinderarea | 132,8 cm² |
| Oljevolym | 2229 cm³ |
| Vikt | 57,6 kg |
| A. Bygghöjd / Min. höjd | 357 mm |
| B. Max höjd | 525 mm |
| C. Cylinderns inner Ø | 130 mm |
| D. Cylinderns ytter Ø | 159 mm |
| E. Kolvstångens Ø | 105 mm |
| F. Sadelns ytter Ø | 70 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 40 mm |
| H. Utvändig gänga på cylinderrör | 6 7/8″-12UN |
| L. Längd utvändig gänga på cylinderrör | 45 mm |
| J. Kolvstångsgänga | – |
| K. Längd kolvstångsgänga | – |
| X. Håldelning | 140 mm |
| Y. Gänga | ¾”-10UNC |
| Z. Gängans djup | 25 mm |
