Description

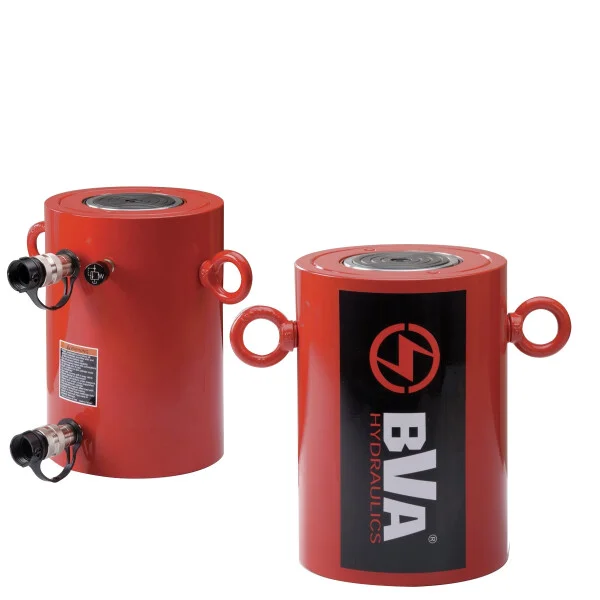

HÖGTONNAGECYLINDER DUBBELVERKANDE
BVA Hydraulics högtonnage cylindrar är lämpliga att använda där utrymmet är begränsat.
- Skrapringar skyddar cylindern mot nedsmutsning
- Krompläterad cylinder skyddar mot korrosion
- Tillverkad i högkvalitativt stål
- Snabbkoppling med högt flöde och dammskydd
- Lyftöglor ingår
- Lågbyggda
- Dubbelverkande
- Max. arbetstryck 700 bar
| Kapacitet | 150 ton / 1374 kN |
| Slaglängd | 250 mm |
| Max cylinder kapacitet Tryck | 152,2 ton |
| Max cylinder kapacitet Drag | 78,5 ton |
| Effektiv cylinderarea Tryck | 196,3 cm² |
| Effektiv cylinderarea Drag | 101,3 cm² |
| Oljevolym Tryck | 4907 cm³ |
| Oljevolym Drag | 2531 cm³ |
| Vikt | 82,1 kg |
| A. Bygghöjd / Min. höjd | 396 mm |
| B. Max höjd | 646 mm |
| C. Cylinderns inner Ø | 158 mm |
| D. Cylinderns ytter Ø | 205 mm |
| E. Kolvstångens Ø | 110 mm |
| F. Sadelns ytter Ø | 94 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 61 mm |
| H. Avstånd cylindertoppen till oljeutlopp | 56 mm |
| X. Håldelning | 130 mm |
| Y. Bottenmonteringshål gänga | M12 |
| Z. Bottenmonteringshål djup | 22 mm |
