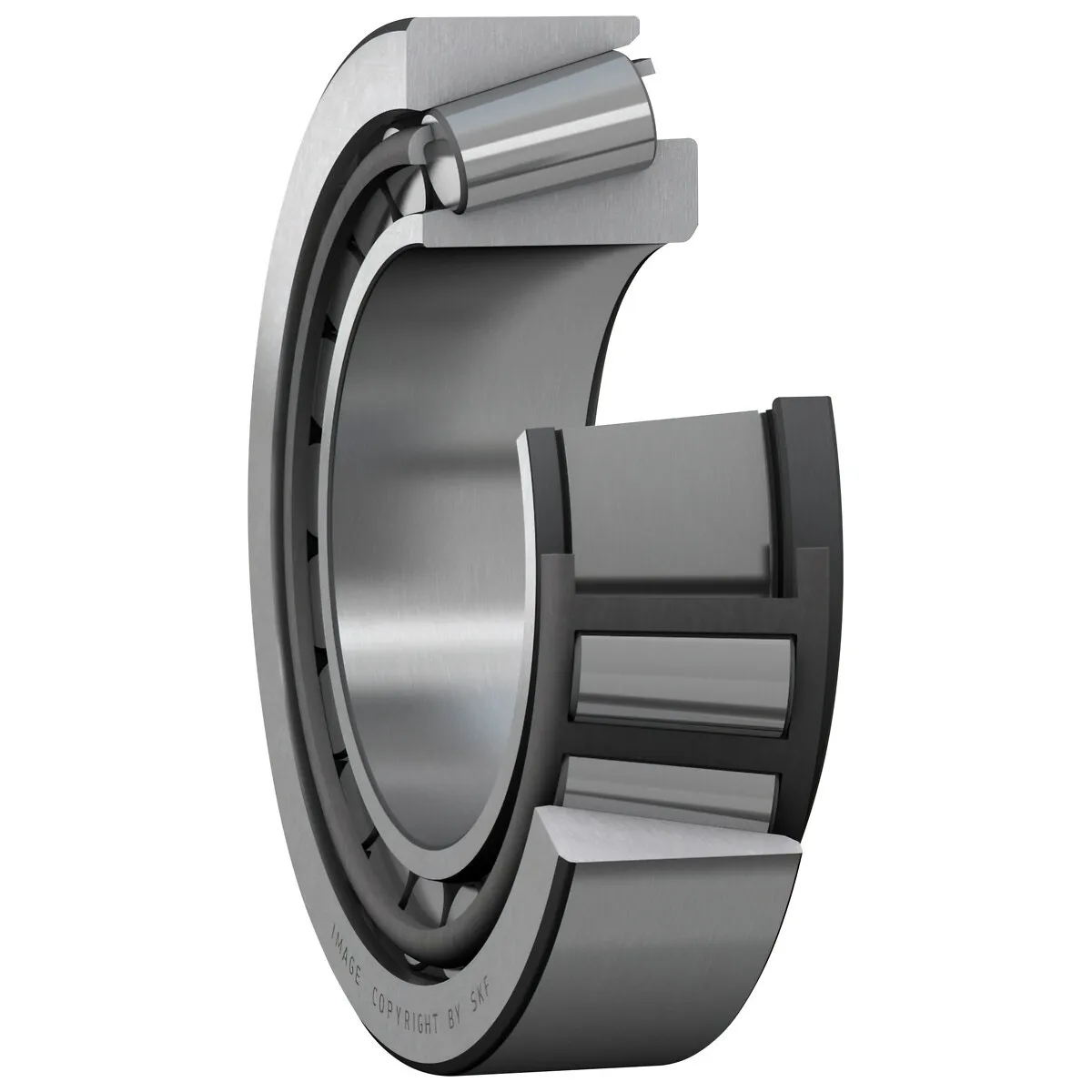

Description
Mått:
- håldiameter (d) 17,462 mm
- ytterdiameter (D) 39,878 mm
- lagrets totala bredd (T) 13,843 mm
- diameter för innerringens skuldra (d1) 28,7 mm
- innerringens bredd (B) 14,605 mm
- ytterringens bredd (C) 10,668 mm
- inneringens hörnradie (r1,2) min. 1,3 mm
- ytterringens hörnradie (r3,4) min. 1,3 mm
- tryckpunktsavstånd (a) 8,599 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) max. 23 mm
- axelns inbyggnadsdiameter (db) min. 24,5 mm
- inbyggnadsdiameter för hus (Da) min. 35 mm
- inbyggnadsdiameter för hus (Da) max. 34 mm
- inbyggnadsdiameter för hus (Db) min. 36 mm
- inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 2 mm
- inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 3 mm
- kälradie (ra) max. 1,3 mm
- kälradie (rb) max. 1,3 mm
Beräknade data:
- dynamiskt bärighetstal (C) 26,1 kN
- statiskt bärighetstal (C0) 20,8 kN
- utmattningsbelastning (Pu) 2,12 kN
- referensvarvtal 13000 r/min
- gränsvarvtal 18000 r/min
- beräkningsfaktor (e) 0,28
- beräkningsfaktor (Y) 2,1
- beräkningsfaktor (Y0) 1,1
