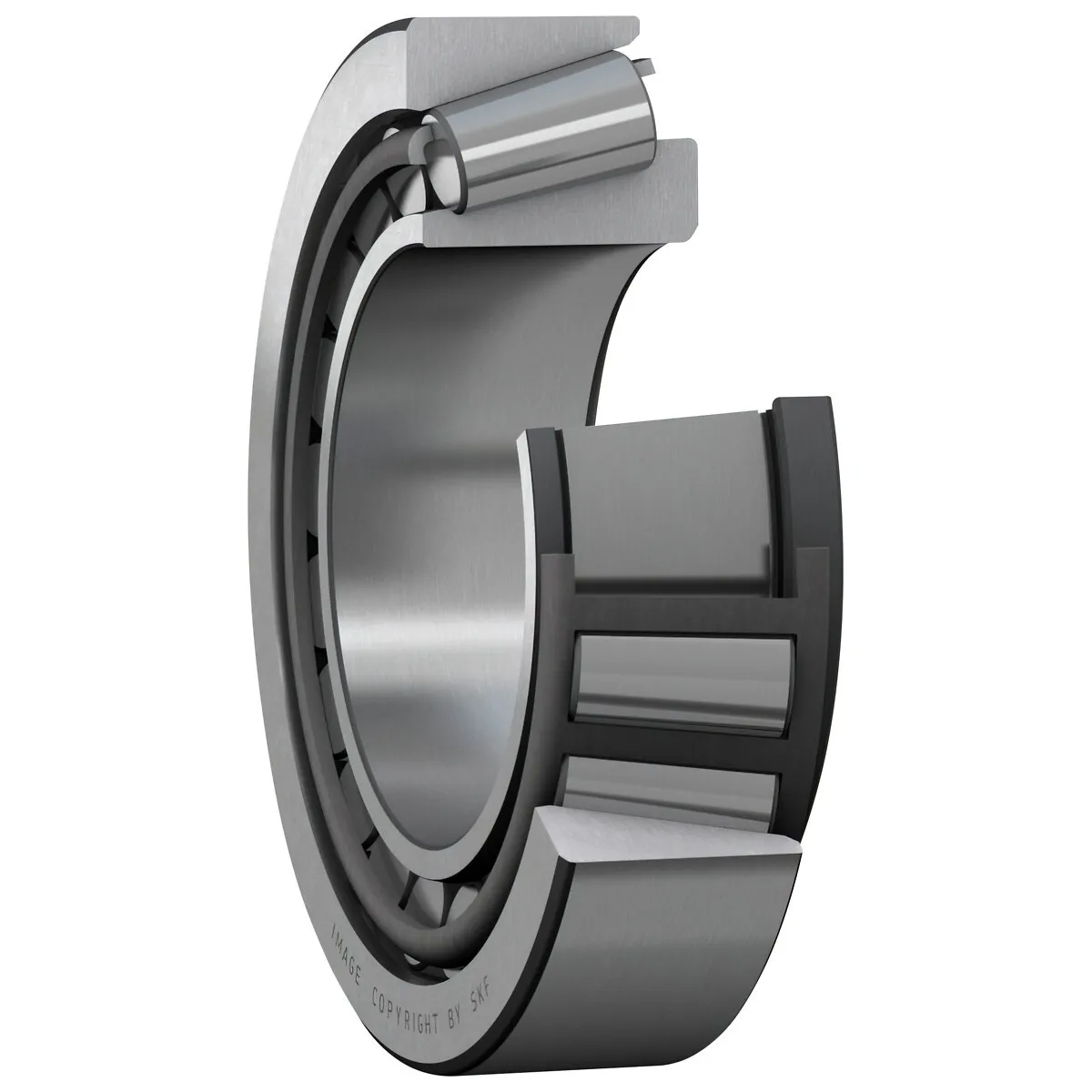

Koniskt Sfäriskt Rullager 30X72X27 Skf

Description

Mått:

• håldiameter (d) 30 mm
• ytterdiameter (D) 72 mm
• lagrets totala bredd (T) 28,75 mm
• diameter för innerringens skuldra (d1) 48,7 mm
• innerringens bredd (B) 27 mm
• ytterringens bredd (C) 23 mm
• inneringens hörnradie (r1,2) min. 1,5 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 17,569 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 39 mm
• axelns inbyggnadsdiameter (db) min. 38 mm
• inbyggnadsdiameter för hus (Da) min. 59 mm
• inbyggnadsdiameter för hus (Da) max. 65 mm
• inbyggnadsdiameter för hus (Db) min. 66 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 5,5 mm
• kälradie (ra) max. 1,5 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 95 kN
• statiskt bärighetstal (C0) 85 kN
• utmattningsbelastning (Pu) 9,65 kN
• referensvarvtal 7500 r/min
• gränsvarvtal 10000 r/min
• beräkningsfaktor (e) 0,31
• beräkningsfaktor (Y) 1,9
• beräkningsfaktor (Y0) 1,1
