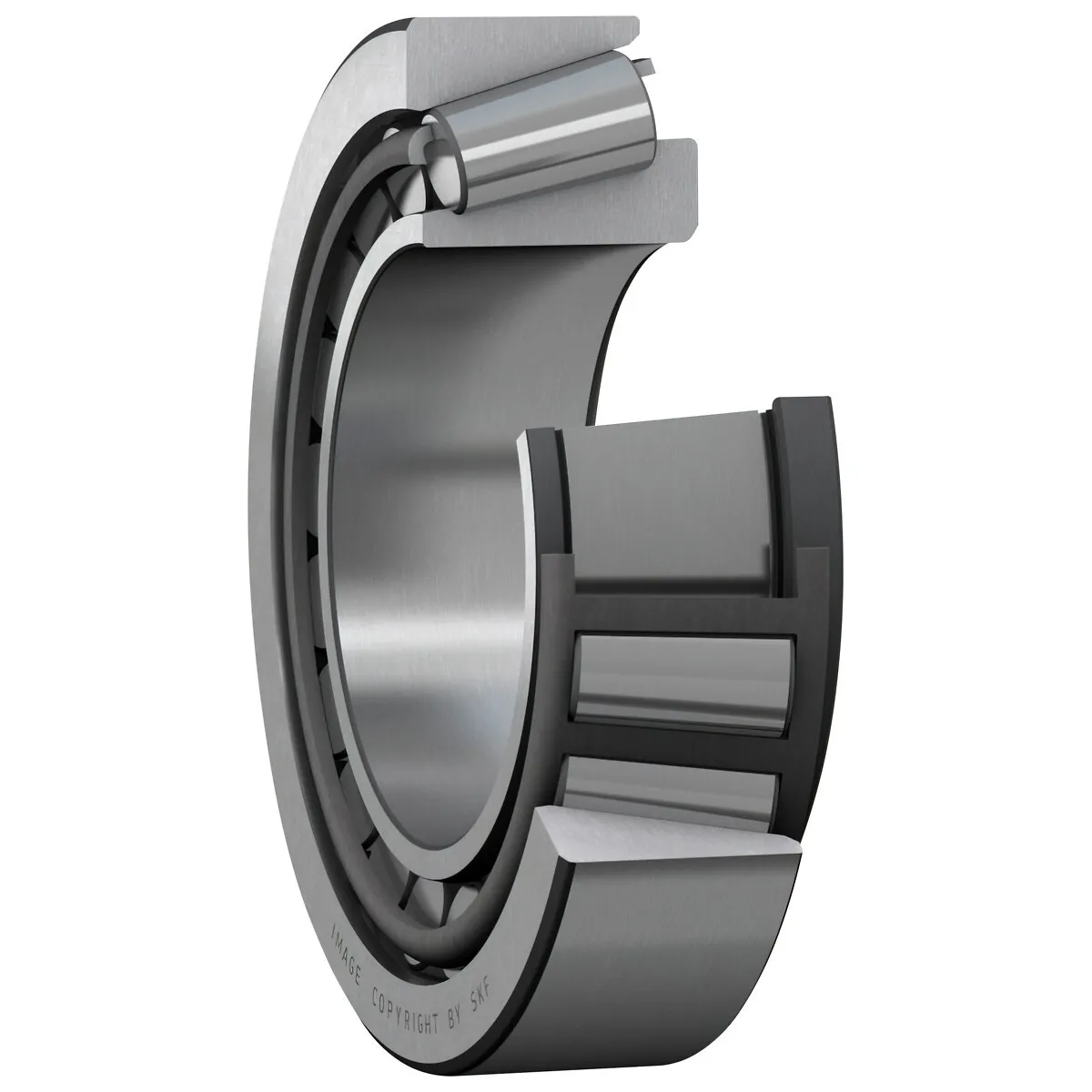

Koniskt Sfäriskt Rullager 50X110X40 Skf

Description

Mått:

• håldiameter (d) 50 mm
• ytterdiameter (D) 110 mm
• lagrets totala bredd (T) 42,25 mm
• diameter för innerringens skuldra (d1) 77,7 mm
• innerringens bredd (B) 40 mm
• ytterringens bredd (C) 33 mm
• inneringens hörnradie (r1,2) min. 2,5 mm
• ytterringens hörnradie (r3,4) min. 2 mm
• tryckpunktsavstånd (a) 27,45 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 63 mm
• axelns inbyggnadsdiameter (db) min. 61 mm
• inbyggnadsdiameter för hus (Da) min. 90 mm
• inbyggnadsdiameter för hus (Da) max. 101 mm
• inbyggnadsdiameter för hus (Db) min. 102 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 5 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 9 mm
• kälradie (ra) max. 2,5 mm
• kälradie (rb) max. 2 mm

Beräknade data:

• dynamiskt bärighetstal (C) 211 kN
• statiskt bärighetstal (C0) 212 kN
• utmattningsbelastning (Pu) 24 kN
• referensvarvtal 4800 r/min
• gränsvarvtal 6300 r/min
• beräkningsfaktor (e) 0,35
• beräkningsfaktor (Y) 1,7
• beräkningsfaktor (Y0) 0,9
