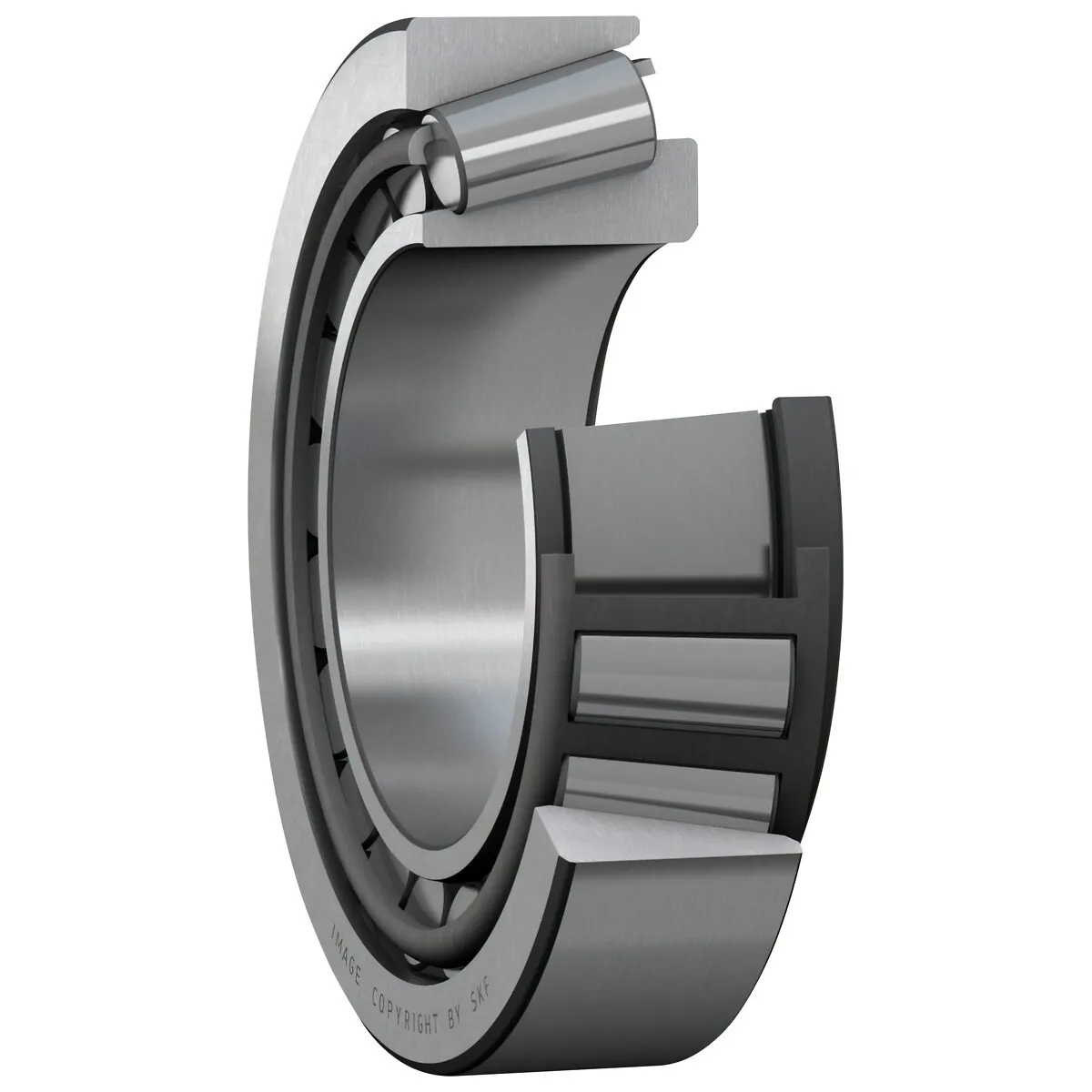

Koniskt Sfäriskt Rullager 65X120X23 Skf

Description

Mått:

• håldiameter (d) 65 mm
• ytterdiameter (D) 120 mm
• lagrets totala bredd (T) 24,75 mm
• diameter för innerringens skuldra (d1) 89 mm
• innerringens bredd (B) 23 mm
• ytterringens bredd (C) 20 mm
• inneringens hörnradie (r1,2) min. 2 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 23,054 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 78 mm
• axelns inbyggnadsdiameter (db) min. 75,5 mm
• inbyggnadsdiameter för hus (Da) min. 106 mm
• inbyggnadsdiameter för hus (Da) max. 111,5 mm
• inbyggnadsdiameter för hus (Db) min. 113 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 4,5 mm
• kälradie (ra) max. 2 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 141 kN
• statiskt bärighetstal (C0) 134 kN
• utmattningsbelastning (Pu) 16,3 kN
• referensvarvtal 4500 r/min
• gränsvarvtal 5600 r/min
• beräkningsfaktor (e) 0,4
• beräkningsfaktor (Y) 1,5
• beräkningsfaktor (Y0) 0,8
