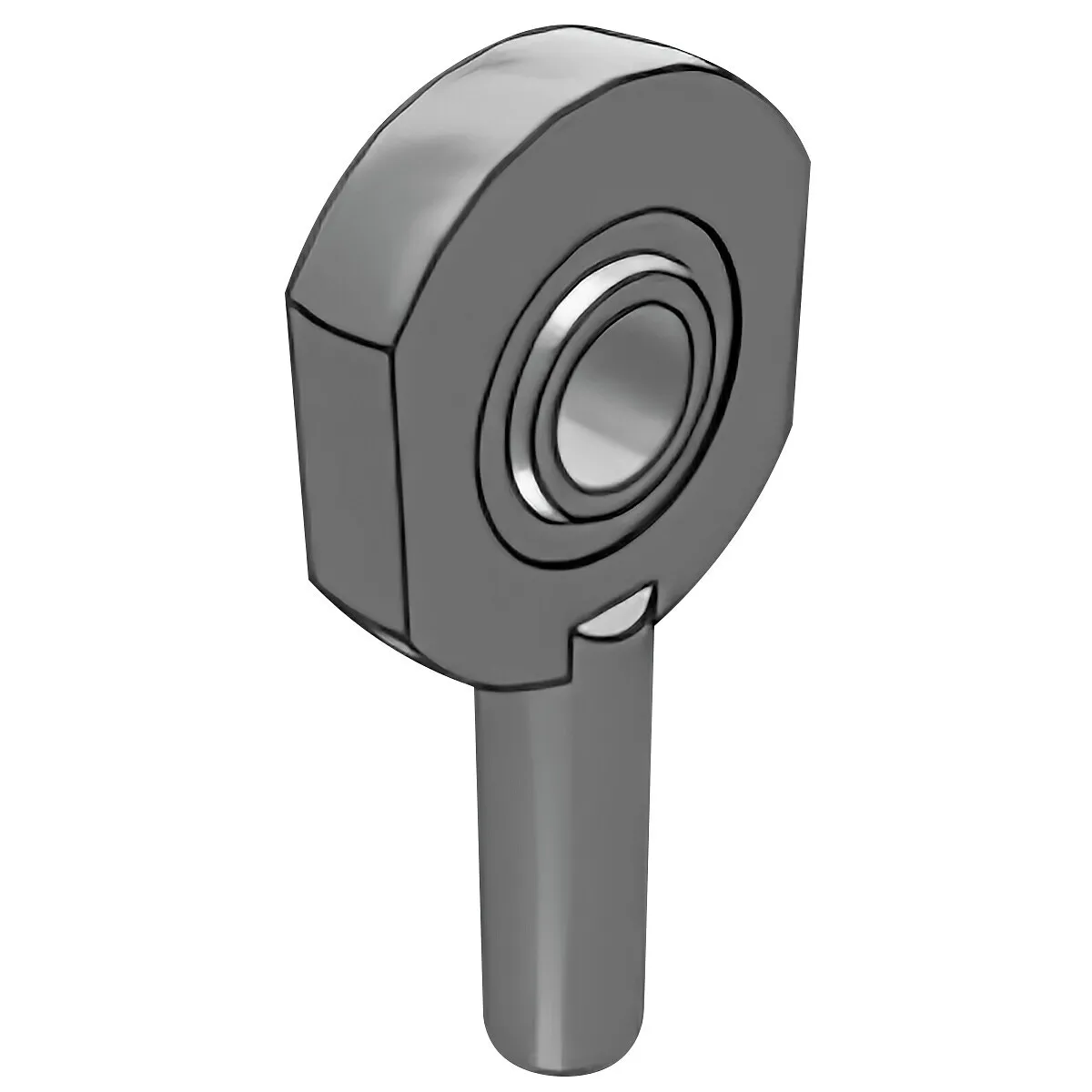

Description
Mått:
- håldiameter (d) 17 mm
- diameter, huvud (d2) max. 47 mm
- innerringens bredd (B) 14 mm
- gänga (G) M16
- bredd på huvud (C1) max. 11,5 mm
- höjd, skaftände – mittpunkt ögla (h) 69 mm
- lutningsvinkel (α) 10 °
- diameter, rullande yta innerring (dk) 25 mm
- läng på gänga (l1) min. 36 mm
- längd (höjd), hus (l2) max. 94 mm
- avstånd, skaft fas – mittpunkt ögla (l7) min. 22 mm
- hålets fasmått (r1) min. 0,3 mm
Beräknade data:
- dynamiskt bärighetstal (C) 21,2 kN
- statiskt bärighetstal (C0) 31 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- materialkonstant (KM) 330
