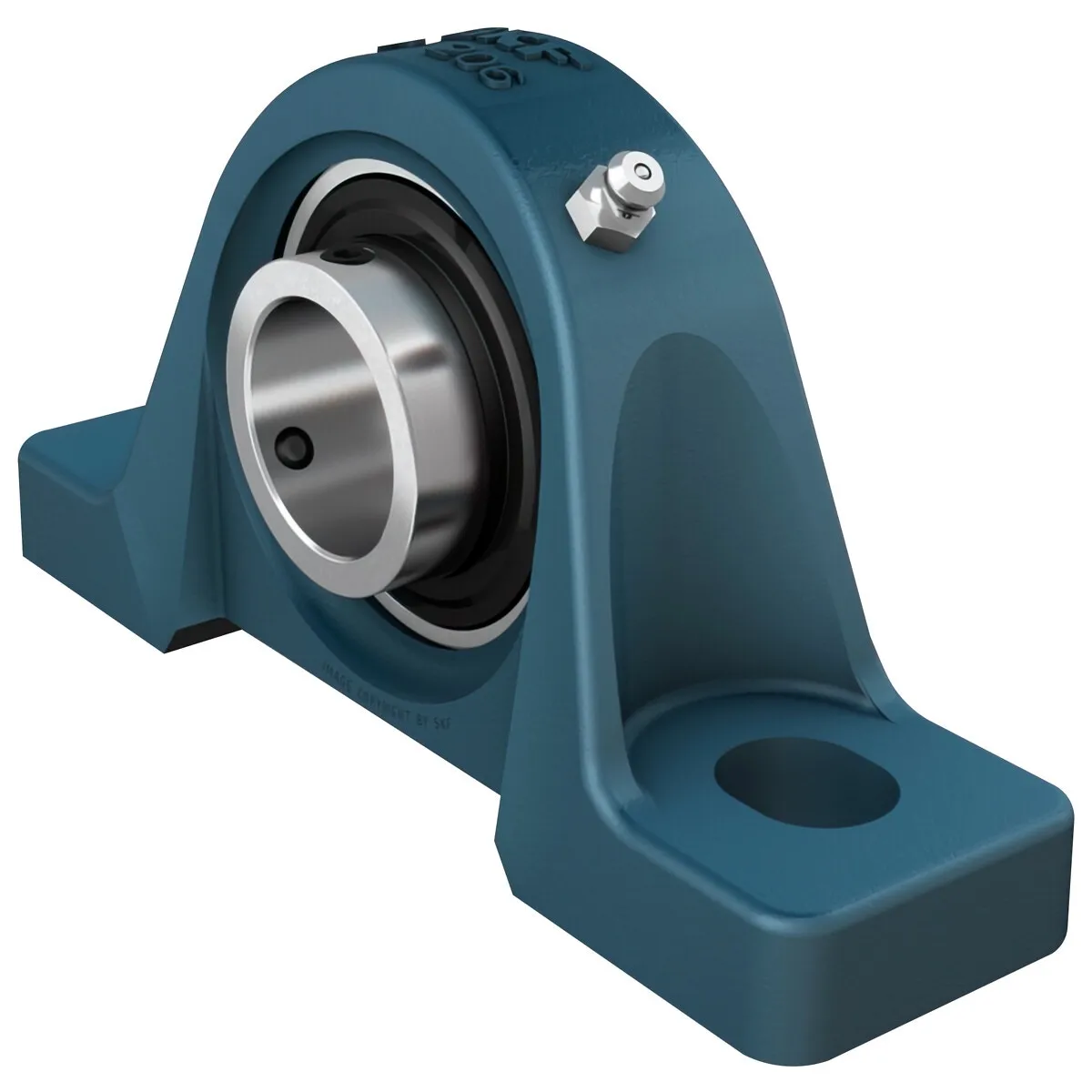

Lagerenhet Upprätt 60Mm Skf

Description

Mått:

• håldiameter (d) 60 mm
• innerringens skulderdiameter (d1) 75,64 mm
• basbredd (A) 62 mm
• flänsbredd (A1) 37 mm
• innerringens bredd (B) 65,1 mm
• avstånd från låsanordningens sida till mitten av gängan (B4) 10 mm
• höjd, mittpunkt för sfäriskt lagerinsats (H) 69,8 mm
• fothöjd (H1) 22 mm
• total höjd (H2) 141,5 mm
• avstånd mellan fästbultar (J) 184 mm
• avstånd mellan fästbultar (J) max. 189 mm
• avstånd mellan fästbultar (J) min. 179 mm
• totallängd (L) 239,5 mm
• diameter, hål för fästbult (N) 20 mm
• fästbultshål längd (N1) 25 mm
• avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 39,7 mm
• husets gänga för smörjnippel (RG) 1/8-27 NPT
• axiellt läge av husets gänga (R1) 4 mm
• vinkelläge av husets gänga (Rα) 45 °
• smörjnippel huvuddiameter (DN) 6,589 mm
• nyckelstorlek för smörjnippel (SWN) 11,11 mm
• gänga smörjnippel (GN) 1/8-27 NPT

Beräknade data:

• dynamiskt bärighetstal (C) 52,7 kN
• statiskt bärighetstal (C0) 36 kN
• utmattningsbelastning (Pu) 1,53 kN
• gränsvarvtal 2700 r/min
