Description

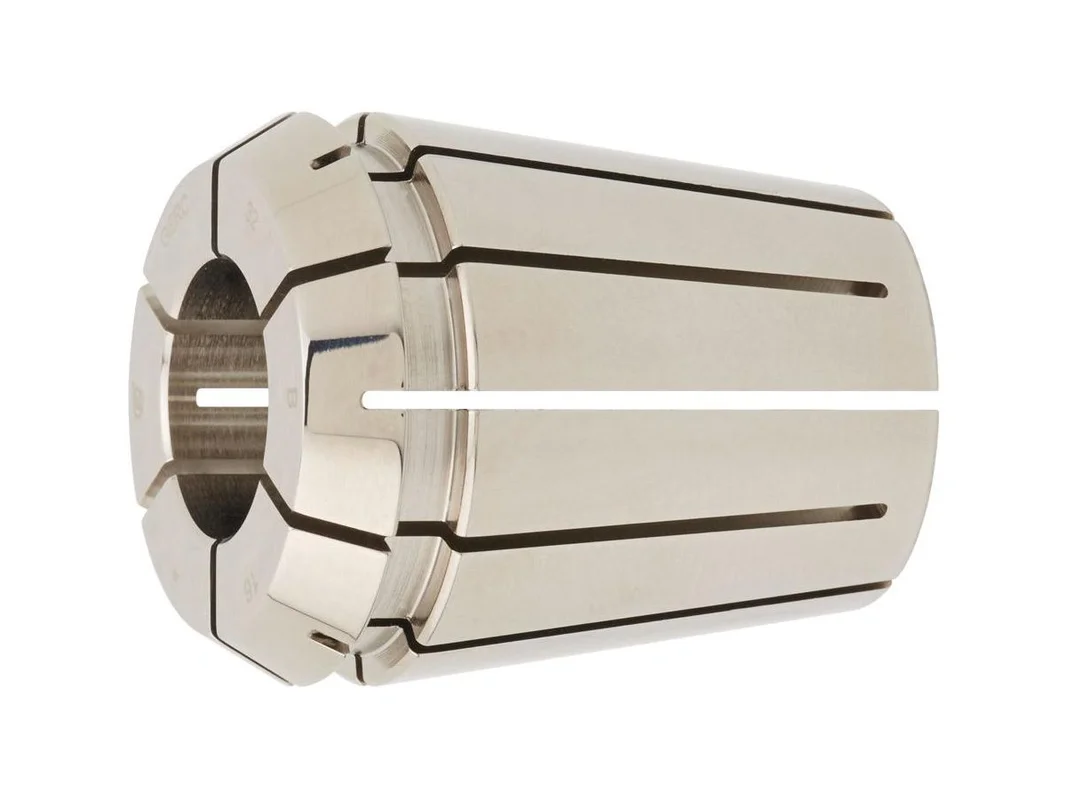

Precisionsspännhylsa GERC 25 – System ER
Konstruktion: ISO 15488-B (tidigare DIN 6499). Dessa spännhylsor sätter en ny standard när det gäller precision för standardspännhylsor. Den superfinbearbetade konstruktionen med en ytjämnhet på < 1,6 µm erbjuder högre belastningsförhållande, högre styvhet och spännkrafter samt högre systemkoncentricitet. De är alla skyddade mot korrosion med den nya FAHRION Protect-beläggningen.
• Precisa – Koncentricitet och repeterbarhet 5 µm.
• Robusta – Endast 12 slitsar krävs för att uppnå den erforderliga spännviddsövergången enligt DIN ISO 15488-B. Våra spännhylsor är betydligt mindre benägna att hamna snett i det nedre spännområdet jämfört med 16-slitsade spännhylsor.
• Skonsamma – Alla längskanter är inte bara avgradade utan även rundade, vilket skyddar den inre konen på spännhylsan från repor. Detta är en förutsättning för att säkerställa konstant hög koncentricitet.
Användning: För montering av verktyg med cylindriskt skaft enligt DIN 1835 B, 1835 E, 6535 B och 6535 E.
Obs: Spännviddens överbryggning är 1 mm (under Ø 2,0 mm = 0,5 mm). Den största Ø anges alltid, dvs. Ø 16 mm spänner tillbaka till Ø 15 mm (märkningen är t.ex. GERC 32 F 470 E16).
