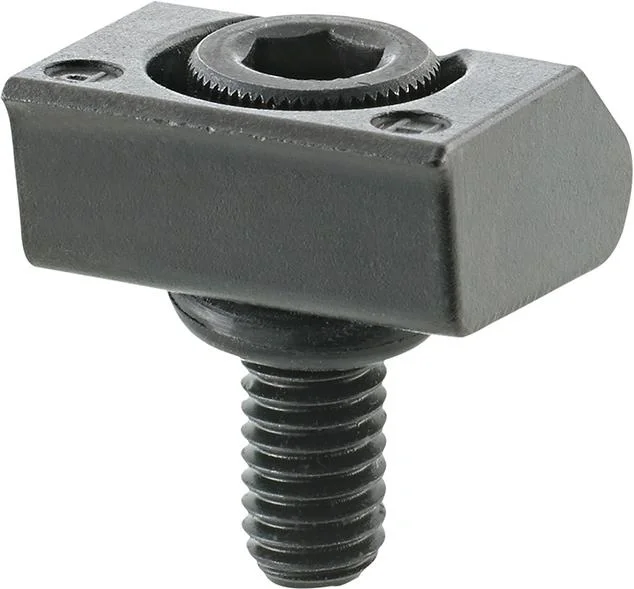

Spännklämma Pitbull®, Mässing Spännkraft 16 kN, med trubbig kant

Description

Spännare Pitbull av mässing med trubbig kant

Universellt spännsystem för fastspänning av alla former av arbetsstycken, oavsett om de är rektangulära, sneda, konkava eller konvexa.

Utformning: Den speciella egenskapen hos denna spännanordning är stålskruven (hållfasthet 10.9) med det excentriska huvudet. Excentern orsakar klämrörelsen vid mycket hög klämkraft. En sexkantig bricka av mässing fungerar som spännstycke.

Användningsområde: Med stoppstift och 1 eller 2 spännskruvar kan vilket arbetsstycke som helst spännas fast i en mängd olika former. Den låga höjden gör det enkelt att bearbeta arbetsstyckets yta. Detta innebär att ingen hänsyn behöver tas till spännklavarnas position under CNC-programmeringen. Dessutom möjliggör de små dimensionerna utrymmesbesparande multipel fastspänning. Spännklämmorna kan också användas som stopp.

Utformning: Pitbull-spännklämmorna finns i 3 versioner:
– tillverkad av verktygsstål, med knivsegg för råa detaljer (gjutgods, smide eller sågdetaljer)
– tillverkad av verktygsstål, med trubbig egg för allmänna arbeten
– tillverkad av mässing, med trubbig egg för att förhindra klämspår

Användning: Enkelt och genialt. Den bakre delen av klämman stöder sig själv genom att skruven (DIN 912) dras åt framåt och nedåt. Detta resulterar i en absolut neddragningseffekt för exakt bearbetning av en mängd olika arbetsstycken. Idealisk även för multipel fastspänning. De små måtten möjliggör flersidig bearbetning utan störande kanter för verktyget.

Omfattning av leveransen: Klämma med skruv (DIN 912), klämma och O-ring.
IBT Pitbull spännklämma, mässing Spännkraft 16 kN, med trubbig kant
