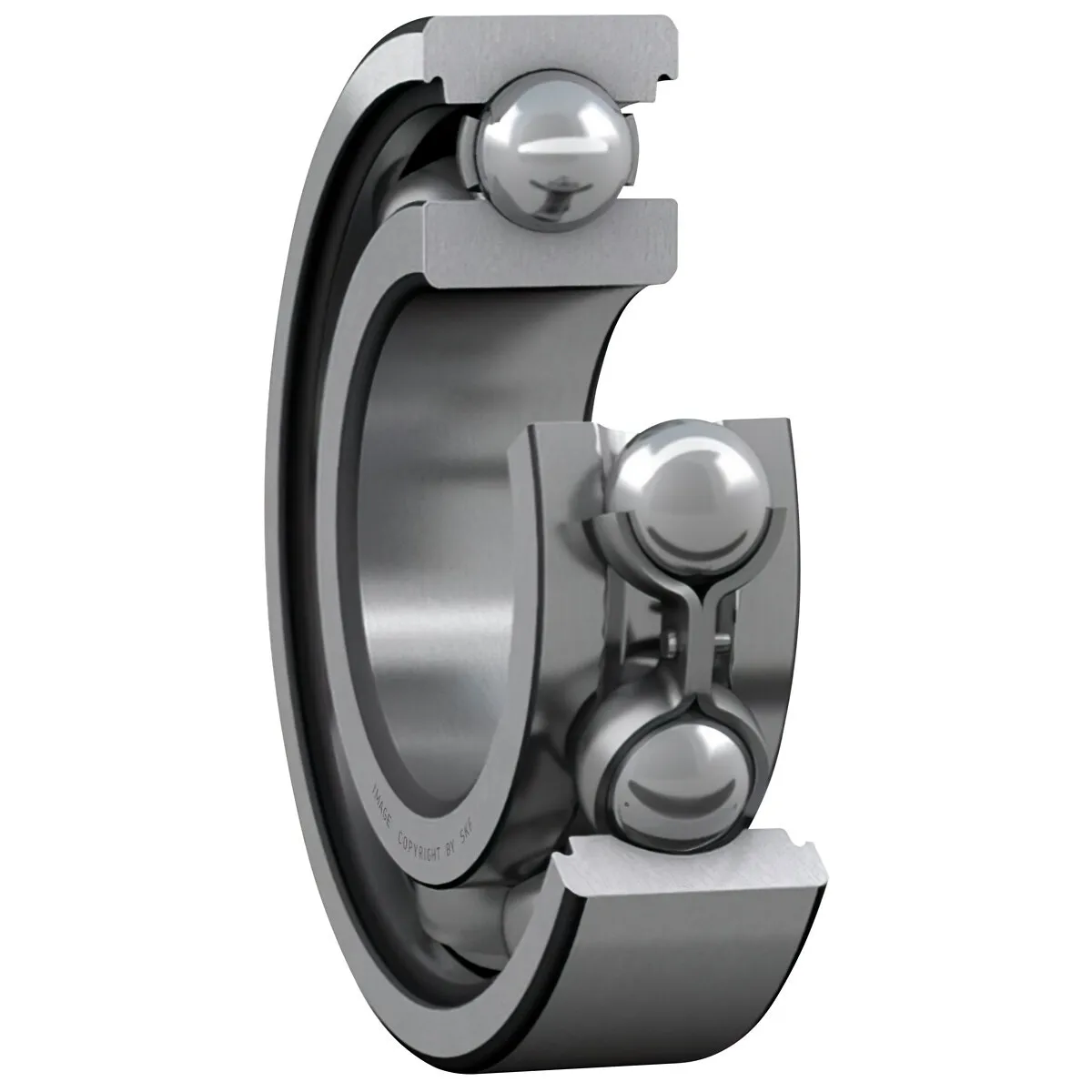

Description
Mått:
- håldiameter (d) 30 mm
- ytterdiameter (D) 55 mm
- bredd (B) 13 mm
- innerringens skulderdiameter (d1) 38,2 mm
- diameter för släppningen av ytterringens skuldra (D2) 49 mm
- ytterringens fasmått (r1,2) min. 1 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 34,6 mm
- inbyggnadsdiameter för hus (Da) max. 50,4 mm
- kälradie (ra) max. 1,0 mm
Beräknade data:
- dynamiskt bärighetstal (C) 13,8 kN
- statiskt bärighetstal (C0) 8,3 kN
- utmattningsbelastning (Pu) 0,355 kN
- referensvarvtal 28000 r/min
- gränsvarvtal 17000 r/min
- beräkningsfaktor (kr) 0,025
- beräkningsfaktor (f0) 15
