Universalskruvstycke PS-SV Stl. 2 – 90mm, SB:120mm

Description

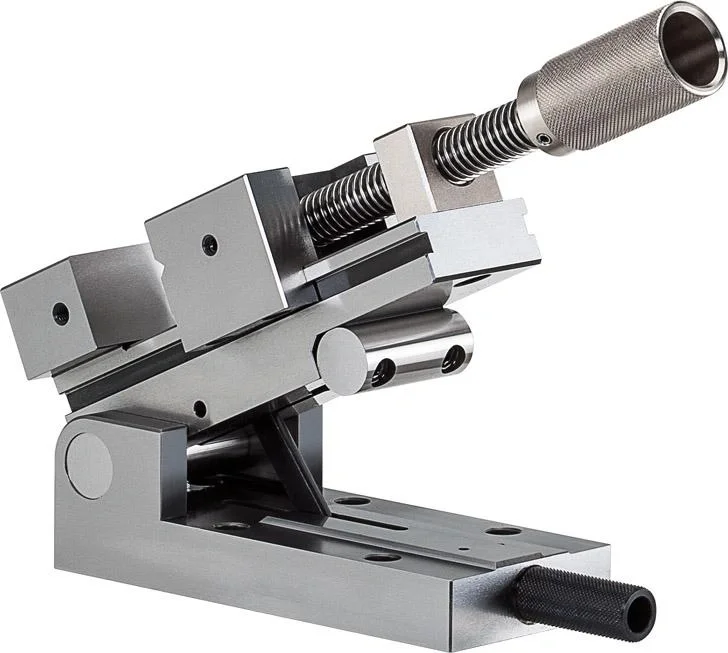

Precisionssinusformad spännbuckla PS-SV med svängbar axel framtill

Design: Stomme och backar av legerat verktygsstål, härdade och precisionsslipade. Den fasta backen är slät, den rörliga backen med horisontellt slipat prisma. Spänning och lossning sker med hjälp av en gängad spindel. Vinkeljustering med ett justeringsområde på 0-46° utförs med mätblock enligt sinusprincipen, lager- och stödbultar är härdade och slipade med en noggrannhet på 0,001 mm. Spännanordningen kan låsas fast i alla vinkellägen.

Rätvinklighet: 100 mm = 0,005 mm
Parallellitet: 100 mm = 0,002 mm
Vinkelavvikelse: vid 45° ± 15″.

Användningsområde: För hög arbetsnoggrannhet inom verktygstillverkning vid slipning, fräsning, mätning etc.
RÃ-HM precision sinusformad spännare PS-SV storlek 2 – 90 mm, spännbredd: 120 mm
