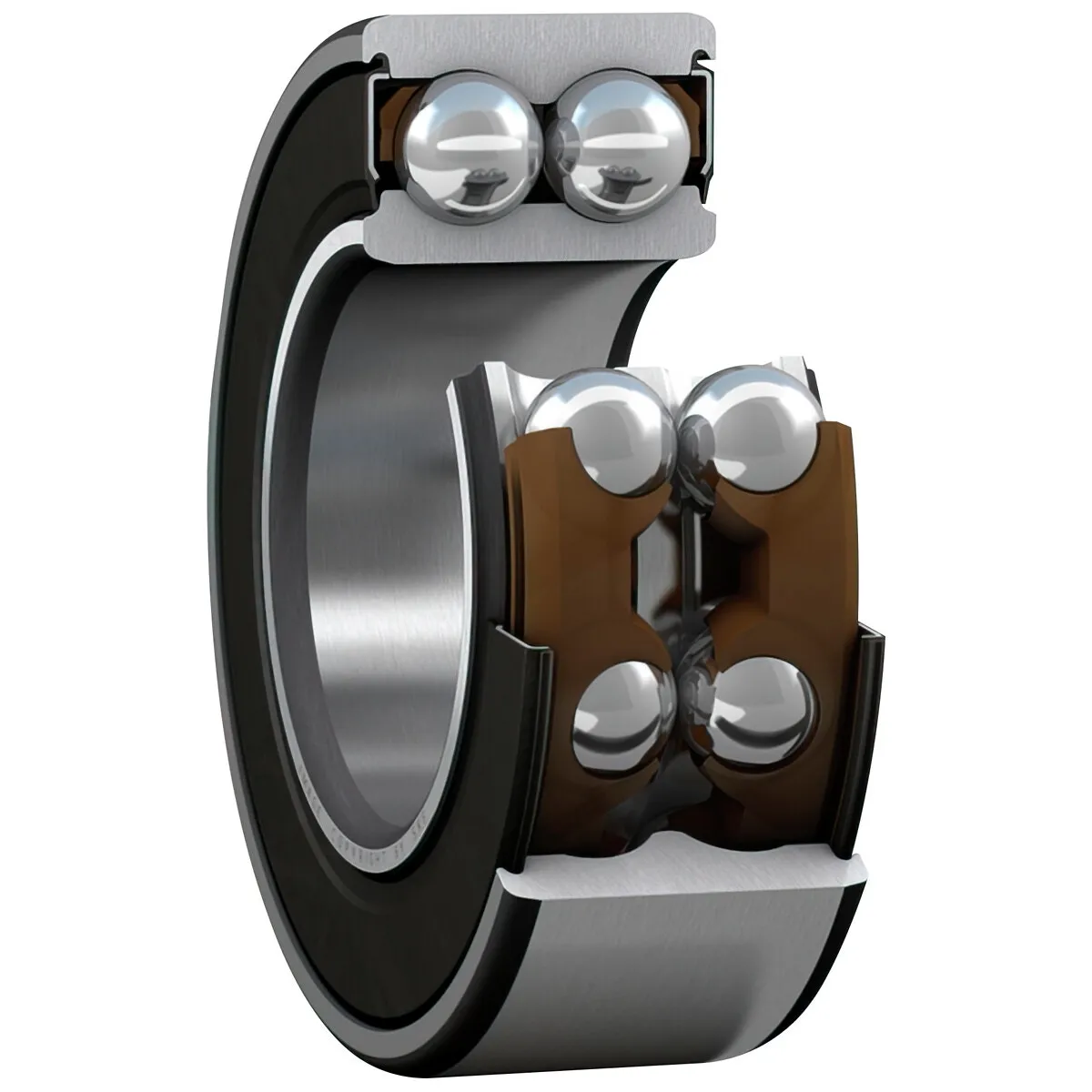

Vinkelkontaktkullager 30X62X23,8 Skf

Description

Mått:

• håldiameter (d) 30 mm
• ytterdiameter (D) 62 mm
• bredd (B) 23,8 mm
• diametern för släppningen av innerringens skuldra (d2) 38,7 mm
• diameter för släppningen av ytterringens skuldra (D2) 55,15 mm
• innerringens fasmått (r1,2) min. 1 mm
• tryckpunktsavstånd(en) (a) 36 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) min. 35,6 mm
• axelns inbyggnadsdiameter (da) max. 38,5 mm
• inbyggnadsdiameter för hus (Da) max. 56,4 mm
• kälradie (ra) max. 1 mm

Beräknade data:

• dynamiskt bärighetstal (C) 30,5 kN
• statiskt bärighetstal (C0) 22 kN
• utmattningsbelastning (Pu) 0,93 kN
• gränsvarvtal 7500 r/min
• beräkningsfaktor (kr) 0,06
• beräkningsfaktor (e) 0,8
• beräkningsfaktor (X) 0,63
• beräkningsfaktor (Y0) 0,66
• beräkningsfaktor (Y1) 0,78
• beräkningsfaktor (Y2) 1,24
