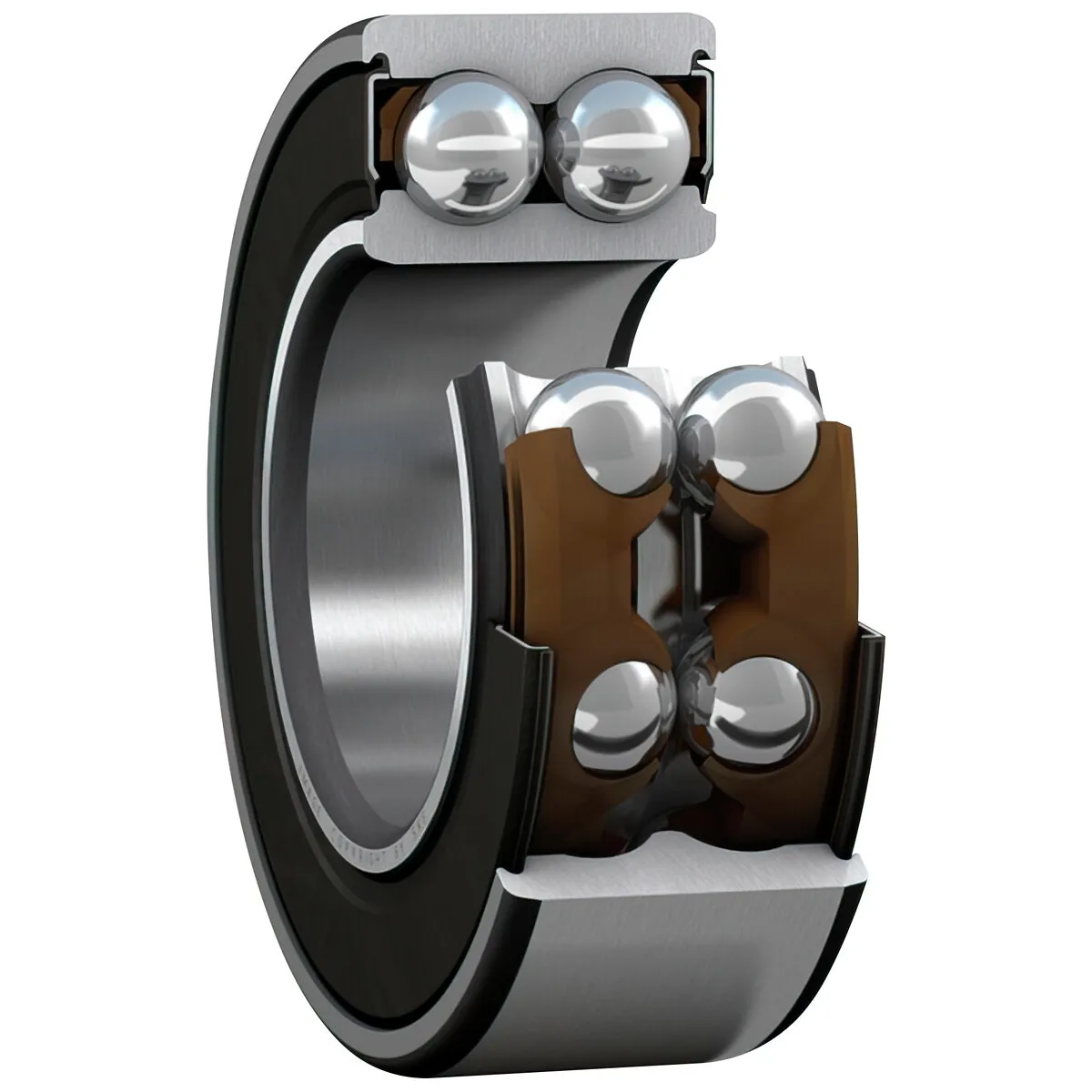

Vinkelkontaktkullager 30X72X30,2 Skf

Description

Mått:

• håldiameter (d) 30 mm
• ytterdiameter (D) 72 mm
• bredd (B) 30,2 mm
• diametern för släppningen av innerringens skuldra (d2) 39,8 mm
• diameter för släppningen av ytterringens skuldra (D2) 64,1 mm
• innerringens fasmått (r1,2) min. 1,1 mm
• tryckpunktsavstånd(en) (a) 42 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) min. 37 mm
• axelns inbyggnadsdiameter (da) max. 39,5 mm
• inbyggnadsdiameter för hus (Da) max. 65 mm
• kälradie (ra) max. 1 mm

Beräknade data:

• dynamiskt bärighetstal (C) 42,5 kN
• statiskt bärighetstal (C0) 30 kN
• utmattningsbelastning (Pu) 1,27 kN
• gränsvarvtal 6300 r/min
• beräkningsfaktor (kr) 0,07
• beräkningsfaktor (e) 0,8
• beräkningsfaktor (X) 0,63
• beräkningsfaktor (Y0) 0,66
• beräkningsfaktor (Y1) 0,78
• beräkningsfaktor (Y2) 1,24
